钧瓷始于唐盛于宋，中国传统陶瓷烧制工艺的稀世珍品，为中国著名的五大名瓷之一，是中国历史上的名窑奇珍，距今已有一千三百多年的历史，被誉为“国之愧宝”。宋代钧窑瓷器历来存世稀少，异常珍贵，自古就有“纵有家财万贯、不如钧瓷一片”的赞誉，传世宋钧瓷又大部分深藏皇宫内苑之中。本文将介绍钧窑瓷器鉴定知识。

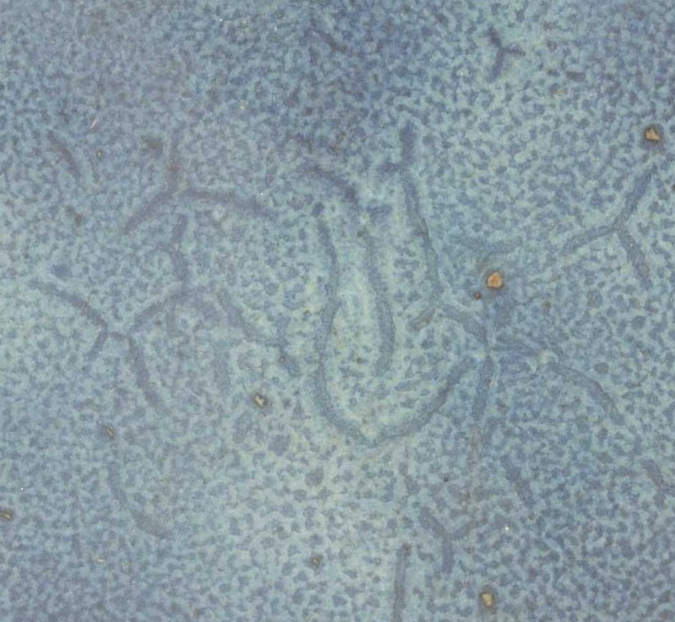

一、蚯蚓走泥纹

蚯蚓走泥纹是在釉层干燥时或者烧成初期发生干裂，后来在高温阶段又被粘度较低的部分釉汁流入填补裂缝而形成的。蚯蚓走泥纹的形成既不是釉料填充干燥时或烧造过程中出现的裂缝，也不是釉料交错流淌痕迹，似乎是釉料混合不均，熔点低且高温流动性强的釉料比较集中，在高温环境下自然熔融形成的。钧窑器细为审察，其配制色釉，法用调和，不加研乳，颜料与釉汁未能十分熔合，经火乃现离合状态，致有大如‘蚯蚓走泥纹’，然此为钧器所特有。而其它各窑，如汝、官、龙泉等，其配制色釉之法，则调和后，再加研乳，颜料釉汁务令熔合，虽其性仍在，经火后或不免有纹，但细如‘蟹爪’行迹矣”。

二、棕房式孔洞

宋钧瓷的“棕房”孔众说不一。有的呼其为“针孔”、“针眼”，有的叫作“橘眼”，有的称其为“猪毛孔”。宋钧瓷的釉表小孔虽然很少，但小孔的内部空间较大，不是直上直下的“针孔”、“针眼”或“猪毛孔”，将其称为“棕房”更为形象确切。在50倍放大镜下仔细观察其釉面小孔表明，孔内径向长度可达孔口直径的4—6倍，较大的“棕房”孔洞可以从洞口直接观察到胎体。同时，在釉面小孔四周分布有疏松的褐色颗粒杂质。釉层中气泡的数量和大小不同，单色乳光釉中气泡多，但尺寸小，直径一般在0.05—0.1毫米之间。对釉层横断面的显微镜观察表明，绝大多数气泡似乎是在坯釉界面上产生的。气泡形成的初期数量多而尺寸小，直径一般在0.02—0.06毫米之间，这些小气泡随后逐渐合并成较大的气泡向表面移动，其中一部分从表面溢出，在釉面上留下约0.5—0.8毫米的‘针孔’。“棕房”的形成是胎内气泡携带胎表“护胎釉”杂质上升过程中，不断合并成较大的气泡，到达釉面后，因气泡内含有杂质使表面张力减小，在冷却过程中，气泡内压力大于烧成环境压力的情况下破裂，并将杂质颗粒带到破口四周，由于周围冷却的釉料不能及时补充，形成如前所述的“棕房”；没有破裂的在釉中距釉表较近的含“护胎釉”杂质的气泡，使釉色呈现浅褐色圆点。而在烧成过程中，釉内产生的气泡，虽然也在不断合并成较大气泡，但是大多数气泡内由于不含过多杂质，气泡表面张力较大，能够耐受住烧成环境压力，因此能大部分存留下来，形成晶莹剔透的“水眼”；个别破裂的釉内产生的气泡，在釉表留下凹陷小点。

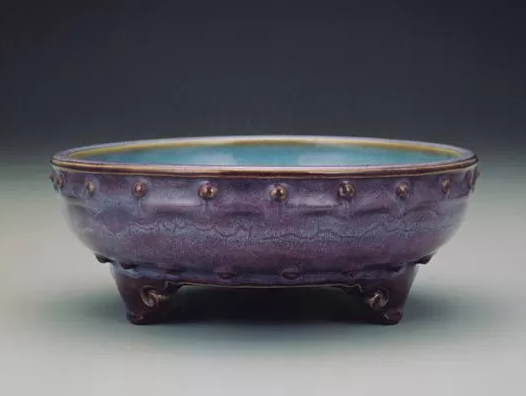

三、紫口铁足

目前，对宋钧瓷的“紫口铁足”形成机理，比较一致的看法是，“胎质含铁量大，高温烧造过程中铁无素被氧化呈现紫褐色”，造成其出现“紫口铁足”的现象。“紫口”颜色较深，底足“铁色”亦深，二器的“紫口铁足”现象都比较明显。但是，其形成机理与胎内铁元素氧化呈色理论不附。对花口洗的“紫口”及粘连部位露出的较明显的“护胎釉”对比分析认为，宋钧瓷的“紫口铁足”现象应是施用的褐色“护胎釉”所致。观察表明，粘连处的“护胎釉”颜色与器口边缘、底足呈色基本一致，只是口部由于被薄釉遮盖后所呈现的“紫色”要略浅一些。因此，“紫口”的形成应是高温下釉料流淌，口沿处釉料稀薄而呈现出褐色“护胎釉”的颜色，并非胎质内铁元素氧化所为。再者，器物口部胎料由于被釉料遮盖，不会与空气直接接触，即便含铁量高，也不会被胎内微量空气中的氧气氧化而呈现紫褐色。从施釉工艺看，早期钧窑是先在素胎上施一层褐色“护胎釉”，以达到掩盖坯面粗糙和污点的目的，然后施加钧釉。从历史传承上看，这种工艺是唐代河南鲁山窑“花瓷”的改进和创新。据资料记载，“护胎釉”的使用，在两晋时期已出现，唐宋时期已经很普遍。只不过大多数瓷窑使用的是无釉光的白色护胎釉。

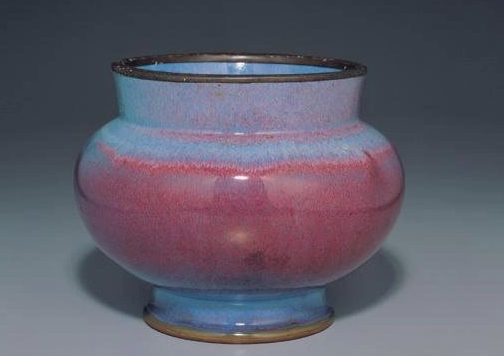

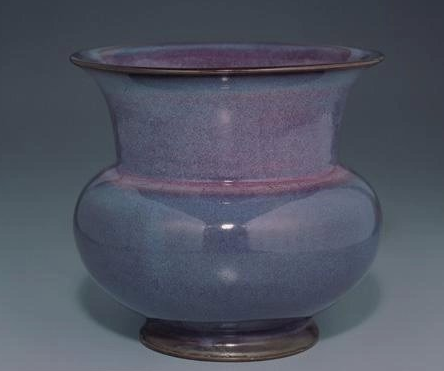

四、钧瓷釉色

钧瓷釉色经历了从早期烧造以天蓝色为主、多色交融的“雨过天晴云破处”状的钧瓷，到烧造出纯净一色的“雨过天晴”状的钧瓷和偶然得到夹杂紫红斑的钧瓷，再到刻意烧造多种纯色钧瓷的过程。从钧瓷釉质呈色看，钧瓷是在唐代鲁山窑的影响下，窑工创烧出先施加褐色护胎釉再整体施加“花釉”的早期钧瓷。这一时期的钧瓷，从目前能够见到的现存钧瓷器物及瓷片标本看，釉色大多是在蓝色基调上呈现乳白、灰黑等多种如行云流水般的交融釉色，这种釉色与部分唐代鲁山窑“花瓷”上的花斑釉呈色相同，也与大多数清代仿钧瓷的“炉钧釉”呈色类似。

在创烧早期钧瓷之后的漫长时段中，窑工逐渐摸索出纯净釉料的获取方法，成功烧造出温润纯净的天蓝、月白等多种纯色钧瓷。同时，窑工在烧造钧瓷的过程中，通过不断总结分析偶然出现的红色窑变釉的原因，逐渐能够获取纯净的以氧化铜为釉质呈色的窑变钧瓷，从而创烧出纯色的玫瑰紫、海棠红等名贵窑变钧瓷，构成一代名瓷的一个完整体系。另外，从不同时期钧瓷施加的褐色护胎釉看，五代、宋初的早期钧瓷施加较厚的褐色护胎釉，到北宋中晚期施加薄薄的一层褐色护胎釉，及至到了元代，窑工已经完全意识到，很厚的钧瓷釉质足可以遮盖住胎体些许的旋痕及略微的凹凸痕迹，加之“元代钧窑瓷制作较粗，造型笨重，底足修整不精细”的制瓷风格，因此不再施加褐色护胎釉，成为宋代钧瓷与元代钧瓷的一条分水岭。

五、宋钧瓷器与元钧瓷器的区别

由于烧造瓷器的年代有异，制瓷工艺有所不同，使用的制瓷原料也不一样，因此其质地和外观表征也会有很大区别。比较显著的区别至少有如下几点：

（1）元瓷之釉厚而垂，宋钧釉厚而匀；元瓷之紫成物形，宋钧之紫弥漫全体；元瓷之釉浓处或起条纹，浅处仍现水波纹，宋钧则浓淡深浅皆浑然一律”。

（2）宋钧有“紫口铁足”现象，元钧则没有。

（3）宋钧的“棕房”孔洞破口四周有褐色杂质颗粒，元钧则不存在。

（4）宋钧未施釉的底部“刷芝麻酱色釉”，元钧则没有这种现象。

（5）有无“蚯蚓走泥纹”。由于宋钧“其配制色釉，法用调和，不加研乳，颜料与釉汁未能十分熔合，经火乃现离合状态，致有大如‘蚯蚓走泥纹’，”而元钧“其配制色釉之法，则调和后，再加研乳，颜料釉汁务令熔合”，因此没有“蚯蚓走泥纹”这种特征。

（6）釉层坠积现象不同。由于元钧与宋钧所施用的釉质有所不同，因此造成釉层坠积现象不一致：元钧釉层流动性强，因此呈现坠釉至器物底部的特征；宋钧釉层流动性相对较弱，因此造成宋钧在器物口下或腹部的坠釉现象。
