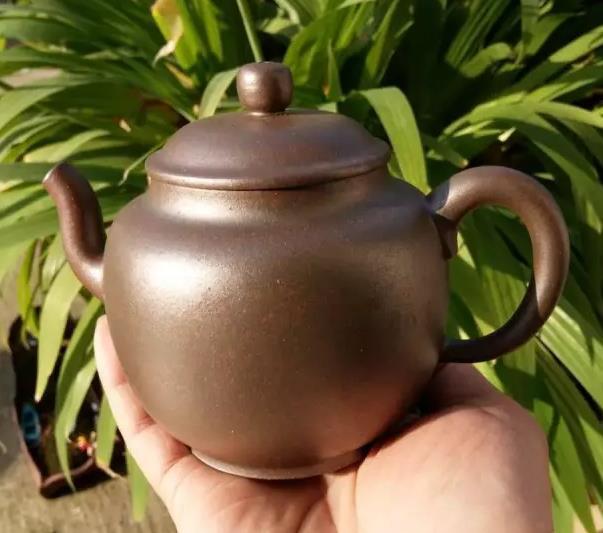

柴烧是我国陶瓷最古老的窑烧方法，可上溯至千年。

紫砂壶最早也是利用龙窑柴烧的烧制法。考古发现，宜兴紫砂壶早期烧成，是与其他粗陶一起混烧。壶体表面受火不匀，粘有釉油。在明代周高起《阳羡茗壶系》中提到“自此以往，壶乃另作瓦缶，囊闭入陶穴。”意思是从李茂林等人开始，烧制茗壶使用匣钵，使烧制过程中壶不再受到其他釉泪杂质的入侵，保持壶体受火均匀，表面干净。

现在的紫砂壶，由于现在基本都为电窑，气窑烧制，温度控制比较稳定所以其受热均匀、外形色泽较为统一，成品也有较高的保证。但是为什么还要用柴烧呢？ 柴烧是古老的工程与创作者的心的修炼，当火焰时而强烈，时而柔缓周旋在窑中，流串在作品四周。创作者用最原始的动物本能，静心感受着窑，大气与星体运转的微妙的互动，沉睡在大地中多年的陶土，经陶艺师们的历练，成型，入窑，让火与木灰作用于它的身上，融入作者的心血，烧出有浓烈归属感且耐人寻味的作品。

柴烧作品的形成：

主体窑采用龙窑。因为热气流由低向高走，为充分利用热能，龙窑，一般具有15度—30度的仰角，龙窑烧制可以分为升温和烧制两个阶段，升温阶段在窑口的窑炉以煤为燃料烧，时间大概为20小时；温度达到400度之后，就“上龙背”通过龙窑两边的鳞眼依次投竹烧制，一般一个鳞眼烧200斤柴（两担）、半个小时，最低温度在1170度左右。鳞眼除了投柴，也用来看火，就是通过坯的颜色判断窑内温度。烧制的控制温度与烧制品的材质和大小有关，靠近龙头的地方放泥性重的小型器，烧制温度较低，龙尾则烧制大件日用陶（砂性重的夹泥制作），所需温度较高。目前尚在使用的前蜀龙窑，并不是烧紫砂壶的专用窑，而是用来烧日用陶的，所以较大较长，窑尾空间高度达1.8米，所以窑尾需要换热能更高的松枝，烧制温度可随烧品需要，通过投柴数量和时间控制，最高可达1300度。在烧制的关键期（发生化学反应期，整窑总计时间为20小时左右，每个鳞眼部分有效时间也就十多分钟）龙窑是通过人工投放柴草烧制，又是半开放的，烧制过程中，大量空气可以通过鳞眼进入窑内，柴（干湿、种类、数量）、人（操作方式和经验）、天（温度、空气湿度、大气压强、风向风速）等影响烧制效果的因素最多，烧制时的温度和气氛最不可控，所以龙窑烧制成品的效果最不稳定，但富于变化。烧成效果不规制、火刺明显（因为有明火，火焰喷到的地方局部温度较高，一些颗粒崩开），偶有窑变效果，是龙窑烧成品的特点。因为窑内可以出现局部氧化和局部还原的气氛，所以真正意义的窑变，只有龙窑才能烧出。因为前蜀龙窑主要是烧日用陶，温度较高，所以低温烧结的外山料，一进龙窑就会现原形，不是起泡就是出针眼（因为很多“紫砂泥”需要用化料化装成紫砂泥，所以一般的化料泥也不耐温度，无法龙窑烧成）。

柴烧的紫砂壶与普通紫砂壶区别：

1、气孔的区别, 一般用柴烧，再烧制过程中由于要不断加柴，所以温度时高时低，表现在气泡上是大小不一，又一定层次感，而现代工艺的气烧和电烧，则气孔大小均匀密集。

2、柴窑烧出陶器温度差异大，各类高温低温粗陶釉呈色不易控制，易烧出深深浅浅的效果。形成气氛影响壶体呈色。电窑，气窑可以恒温控制，因此烧出颜色稳定。

3、柴烧木材（松，竹，各种木等）燃烧所产生的灰烬和火焰宜接窜入窑内，在坯体上产生自然落灰的现象，经长时间的高温融合成自然的灰釉，其色泽温暖，层次丰富，质地粗犷有力，与一般华丽光亮的釉不同，不会重复且很难预期它烧窑的成果。

因此烧成的陶瓷产品有受火面与背火面的阴阳变化与火焰痕迹。它散发一种质朴，浑厚，古拙的美感，正是柴烧陶艺家为它着迷而投入庞大心力去追求的原因所在。
