瓷器在烧制过程中，由于受到窑温变化以及胎、釉原料等方面的影响，釉面通常会出现一些小的瑕疵，如气泡、棕眼、缩釉、炸纹等。瓷器出窑后，在长期的使用和把玩过程中，釉面又极易产生一些人为损伤，如划伤、磕伤等。

这些小的瑕疵在不同时代、不同器物的表面出现，形成了一些器物独有的时代特征，这些瑕疵都是在瓷器烧成和长期使用后的自然状态下形成的。造假者为了仿制的更加逼真，连一些常见的瑕疵痕迹也一并研究模仿。因此釉面的各种瑕疵痕迹在鉴定中也是非常值得注意的依据。以下介绍常见的一些瑕疵痕迹。

1.釉面划伤

老瓷器在长期的使用、陈设、把玩过程中，釉面通常会留有不规则的少量划痕。现代仿古瓷为了表现瓷器的老旧，釉面通常人为做旧划伤，用放大镜观察不难发现，做旧的划伤痕迹是很有力度的划纹，或仿佛是用工具划出的一团团或一片片划纹。

2.磕伤

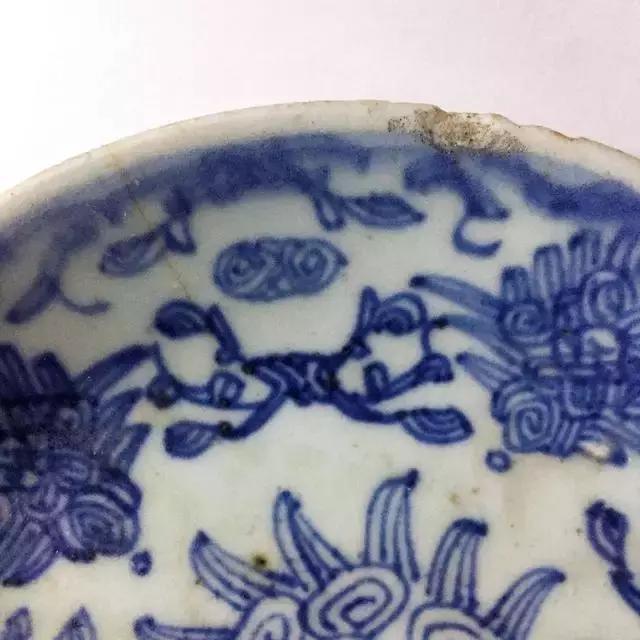

盘口磕伤

瓷器本身化学性质稳定，经久耐用，不怕潮湿，但却是易碎品，最怕磕碰。古瓷器口边、足边在使用过程中极易与其他物体发生碰撞，就会出现大小不等的缺磕痕迹，形成磕伤。现代造假者为了使仿品更逼真，就故意在器物的口边和足边进行人为损伤，再经过修补打磨后造成所谓伤缺。新仿伤缺处经仔细观察有打磨后的痕迹，大多较光润，或有假修补的现象，与陈旧磕伤痕迹差别较大。

3.釉面裂纹

又称“开片”。早在宋代，汝、官、哥诸窑就已经出现了釉面开片装饰，其釉面裂纹如同冰裂、龟裂、蟹爪或其它细碎状。这些釉面不同形状的裂纹是烧造工艺上的一种缺陷，是由于胎体和釉料的膨胀系数不一造成的，却显出了一种独特的装饰效果，别有一番古朴自然的情趣。

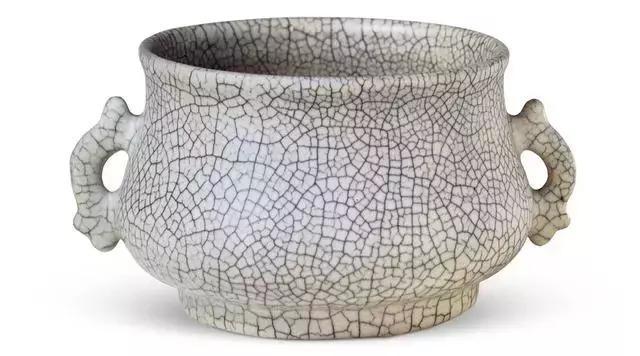

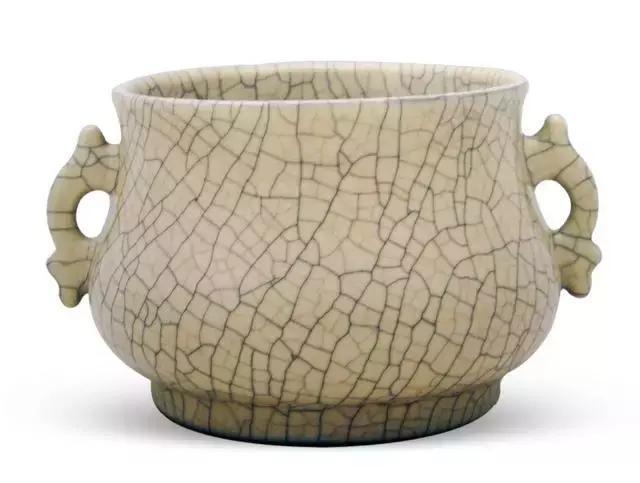

宋哥窑双鱼耳炉

明清两代及现代多有仿制，却与宋瓷相去甚远。宋瓷的开片裂纹是烧制时自然形成。宋代哥窑开片有“金丝铁线”一说，它的形成一般来说是由于器物出窑以后，用草木灰均匀涂抹，使之渗入较大的裂纹之中，纹线即成黑线。随后一些小的裂纹内的铁元素受空气氧化而呈现出褐黄色，两种纹线交织布满釉面即所谓的“金丝铁线”（上图）。据有经验的窑工师傅介绍，现代仿古器可用化学试剂做出釉面裂纹，再用红色、黑色彩料分别泡染填充，与宋代“金丝铁线”相差甚远（下图）。

仿宋哥窑双鱼耳炉

在明清两代青花或单色釉瓷器的釉面，一般来说是没有“开片”的，但有个别器物受保存条件的影响会偶然形成开片，没有形成时代特征。现代仿品中往往在仿元明两代的青花瓷釉面人为制作出“开片”来伪造出土物，值得注意。

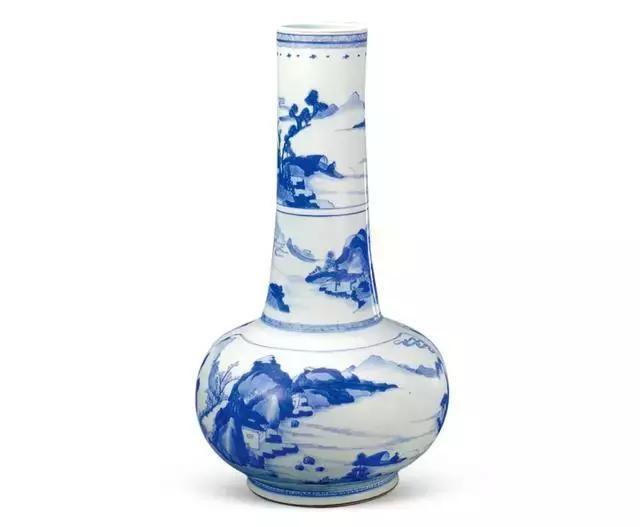

清康熙成化款青花山水直颈瓶

4.鸡爪纹

老瓷器的腹部或底部在不小心碰撞后，器体受撞击处容易出现鸡爪状的裂纹，因而有“鸡爪纹”一说。老鸡爪纹由于形成时间久远，裂纹内多渗入其它杂质而呈褐黄色纹路。

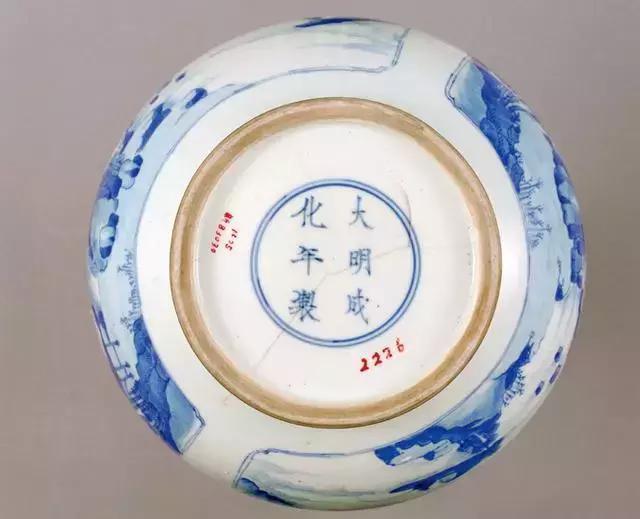

清康熙成化款青花山水直颈瓶 底部鸡爪闻

而新仿品鸡爪纹是人为敲击形成的，在器壁上多见有二三处鸡爪纹，但器表没有撞点痕迹，显露出是伪作。

5.气泡

釉在高温熔融状态下某些化学成分会产生气体，大部分气体会散逸，未及散逸的气体被釉面包裹住，就在釉内形成了气泡，有的密集，有的稀疏，在器物边角处的气泡尤为密集。

用放大镜或显微镜观察老瓷器中的气泡，由于瓷器年代、种类不同，会发现釉中各种气泡非常透亮仿佛沉于纯净水中，有的却像是浮于云雾之中。孙瀛洲曾很形象地总结说，哥釉中的气泡如“聚沫攒珠”，汝釉中的气泡则“疏若晨星”，非常形象有趣。

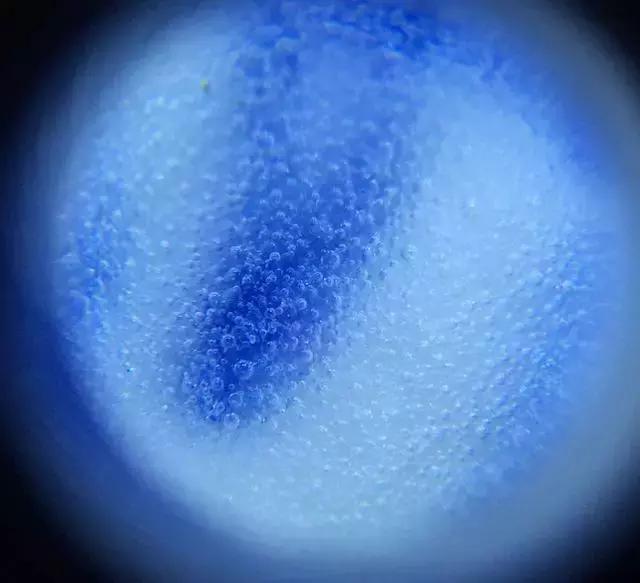

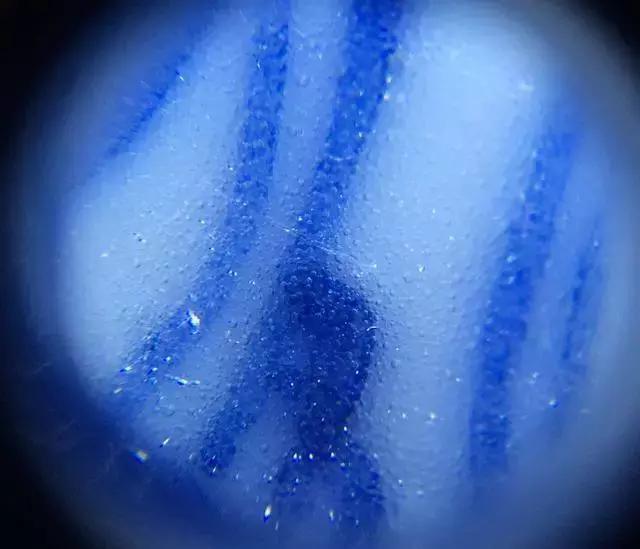

献出小编辑私藏的民窑标本超高清图

新仿瓷器中也有稀疏、密集气泡现象的存在。常见的一类现代仿品，釉内气泡极小，用放大镜看有的几乎形成小白点，均匀地分布在釉面内。这种现象可能是因为瓷器是用电炉烧制成的。新老瓷器釉内都有气泡，或稀疏或密集，因此仅凭有无气泡这一点是无法成为断代依据的。

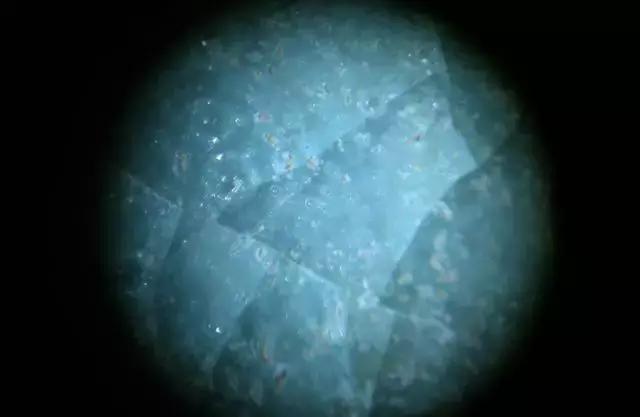

献出小编辑私藏的民窑标本超高清图

现在有些藏家用高倍显微镜观察釉内气泡状态来进行研究，其方法是要在釉中找到所谓死气泡、变色气泡，找到了就是真品，原理是“变色气泡没有几百年是形成不了的”。这种方法很值得商榷。笔者经与专业学者探讨后了解到，气泡的形状、颜色是受到釉的薄厚、釉的粘稠度、釉所处的自然环境或人为做旧等多方面的影响，因此气泡的显微效果要从多方面考虑，对瓷器鉴定来说，有一定的参考价值，但不是绝对的。

6.棕眼和缩釉

在瓷器的烧制过程中，由于坯料、釉料配制不当，当瓷器入窑煅烧时，釉和坯体因化学作用产生气体，在釉里面会形成气泡。当窑中火力不足时，气泡未能完全被釉充塞而收缩，在釉面上会留下气泡收缩的痕迹或中空气泡崩裂的痕迹，这就是棕眼。

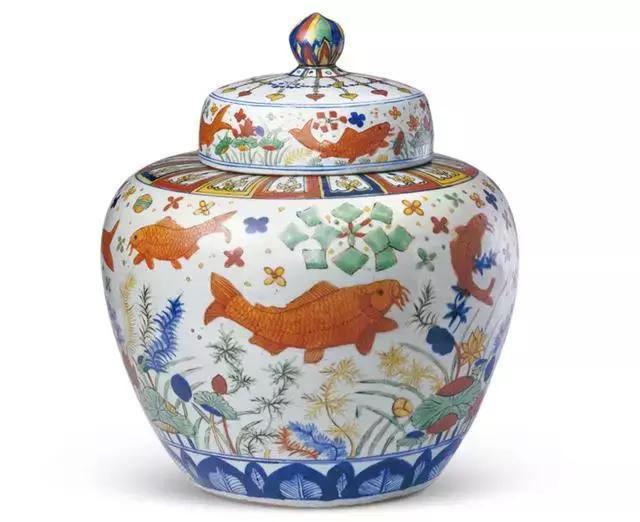

明嘉靖五彩鱼藻纹盖罐

明宣德时期瓷器釉面常布满下凹的星点，犹如桔皮状，被称为“桔皮釉”或“桔皮棕眼”，这是明宣德时期瓷器釉面的主要特征。

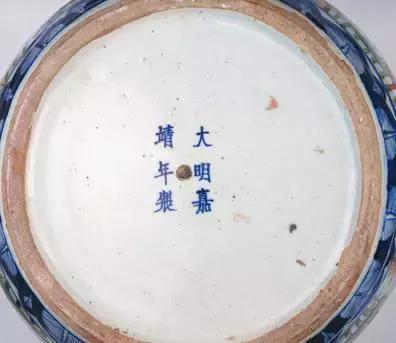

明嘉靖五彩鱼藻纹盖罐 底部

缩釉则是釉面气泡破裂时釉子回缩，形成大小不均的无釉小孔，天长日久孔内容易进入污垢，形成缩釉点，清康熙瓷器底部釉薄之处常有针孔状缩釉点。也有由于缩釉较严重时导致釉面成片露胎的现象，如明洪武青花、釉里红大盘，大片的缩釉现象比较严重，形成了洪武时期的时代特征。

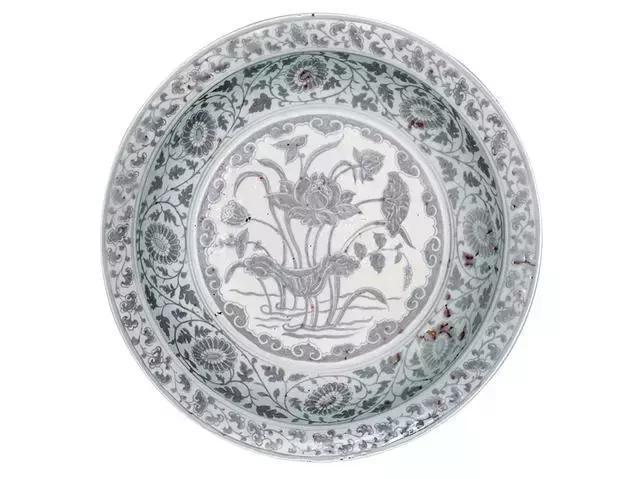

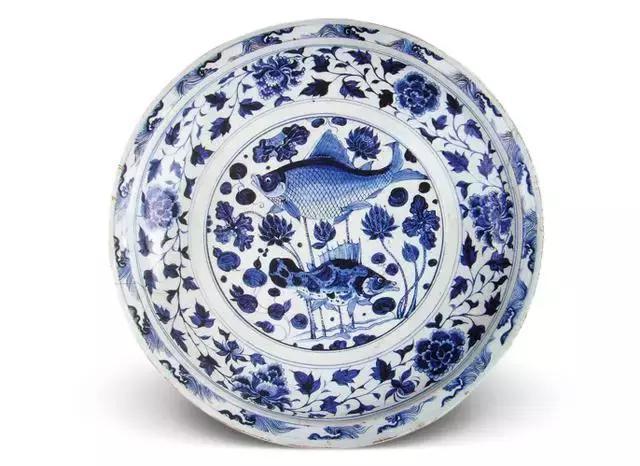

明洪武釉里红荷花菊花纹盘 缩釉

这种大片的缩釉现象是由于瓷器在烧制过程中釉面较大的气泡破裂时釉子回缩，或是由于胎面有油污导致釉与胎体未能紧密结合，导致露出胎体。新仿瓷器中也有仿缩釉点的伪作，其做旧方法是在瓷器入窑前用针状工具扎出大小一样的小孔，或用刀具在胎釉上刮去几处釉，使得烧成后器表产生露胎无釉处，但与老瓷器相比较差别还是很明显的。

7.毛口

又称毛边。老瓷器中常见器物的口边因为小气泡破裂或轻微损伤导致口沿釉面剥落，用手指顺着口沿捋过去，会略有棱刺之感，称为毛口。

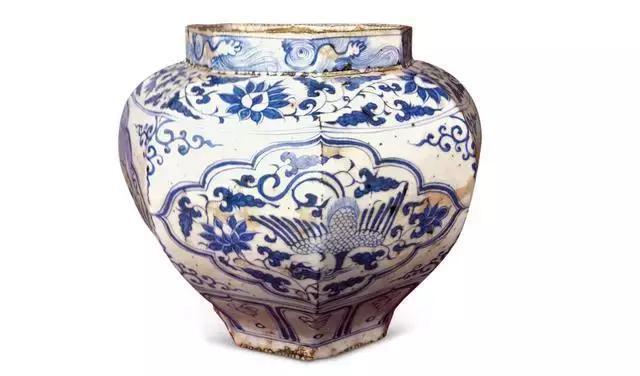

这种毛口现象在元青花大盘、大罐和清康熙盘、碗、瓶、罐中较为常见，给人一种老旧之感，形成时代特色。新仿瓷器仿毛口的做旧方法通常是在瓷器入窑烧制前，用工具将上了釉的口沿去掉几小块儿釉，出窑后在对缺釉处进行打磨和修补，伪造成毛口旧伤修补的痕迹。

8.剥釉、剥彩

古代低温彩釉瓷器中常有釉剥落或彩剥落现象，其原因是由于低温彩釉瓷器都是经过二次入窑烧成，先高温烧胎，再低温烧釉或釉上彩绘。

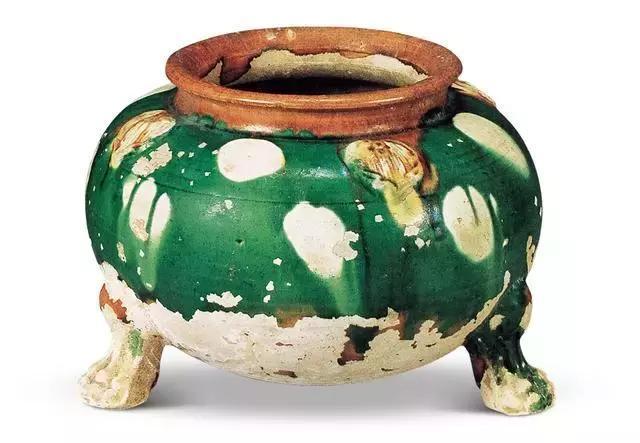

唐三彩三足鍑（同复） 器身剥釉

此类器物无论是釉面还是彩绘，都有小小的开片，证明胎釉或釉彩之间结合不紧密，当受到潮湿空气的影响后，釉层或彩层会从胎体或釉面上逐渐脱落，如黄釉、茄皮紫釉、孔雀绿釉、唐三彩釉等。这些低温釉的釉面都有小的开片，也常见釉面出现小块儿的剥釉或剥彩。

元孔雀绿釉盖罐 盖 器身剥釉

清代粉彩瓷器彩绘花纹中的黄彩、绿彩、粉红彩等色彩易出现剥彩现象。新仿瓷器仿造的剥釉、剥彩现象，器体缺釉、缺彩处周围的釉面都非常坚实，手触摸的感觉也很光滑。有的新仿器大块大块地缺釉，不像自然剥落，而是人为做成的。现在新仿的六朝青瓷或唐宋青釉、青白瓷之类的高温瓷器，常常出类似的假剥釉现象。鉴别时还需注意器身凸起的棱线部位、口边、足边及其它边角部分，如表现出很整齐的缺釉现象，则是人为用化学试剂涂抹做出的假剥釉现象。

9.釉面上出土的痕迹

水碱、水锈、土锈这三类现象都是出土瓷器器身上表现的痕迹，这些痕迹有的是呈灰白色、灰黄色的土疤，或是铁锈状斑痕。无论是铁锈还是土疤，这些瑕疵由于地下环境潮湿，泥土中的元素与釉面产生化学反应，痕迹深入釉面，锈迹坚实，不易洗刷掉。

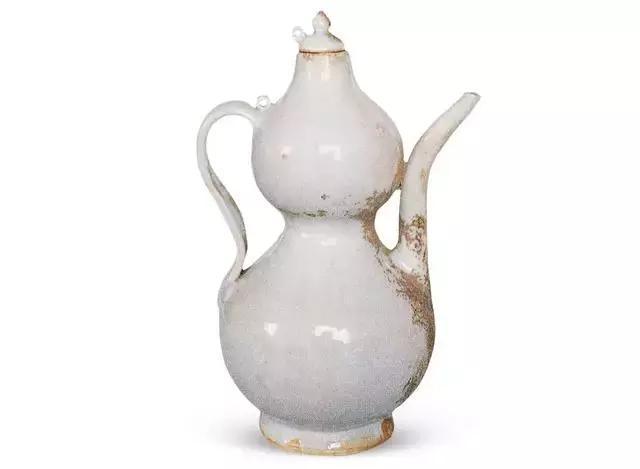

元卵白釉葫芦形带盖执壶 出土痕迹

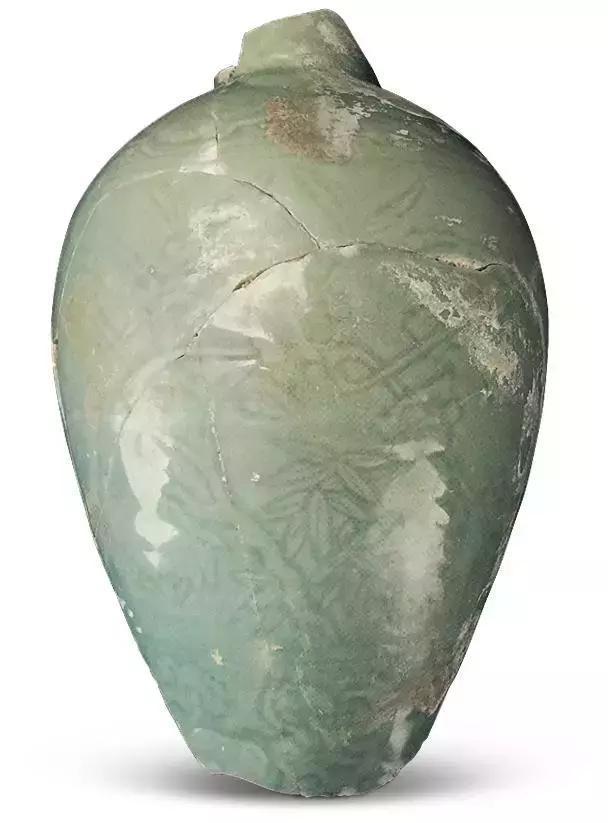

明 龙泉窑刻花梅瓶腹部残件 出土痕迹

现代仿古瓷仿造假出土的现象也很常见，具体做法是在器身用粘合剂涂抹一层薄厚不均匀的桔红色泥疤，或是在器内壁挂一层桔红色、黑色的泥浆，更有甚者将仿古瓷通体用粘合剂粘满很厚的铁锈状附着物，仿佛瓷器在地下常年受金属物质侵蚀一般。

明成化斗彩菊花纹罐修复器 出土痕迹

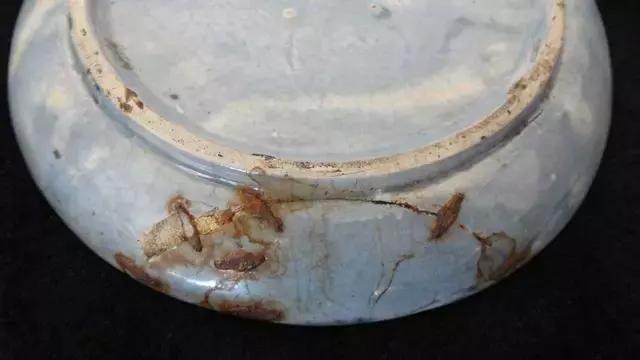

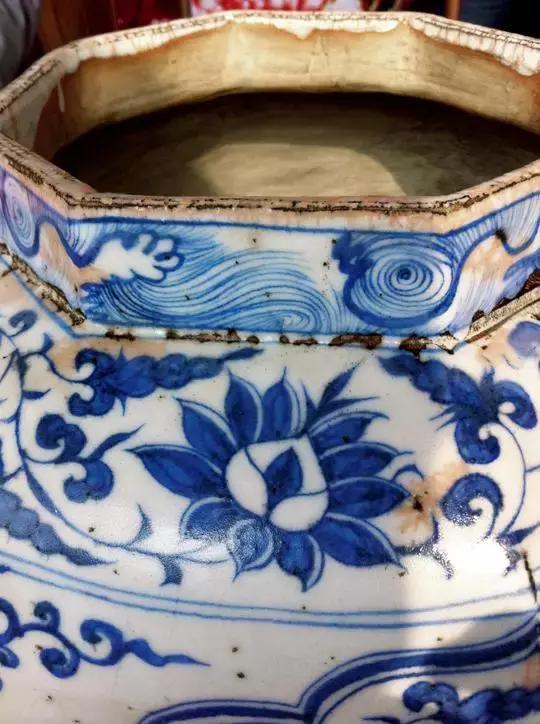

仿元青花凤纹罐 假出土痕迹

仿元青花凤纹罐口沿假出土痕迹

现代仿古瓷中，仿汝、仿官、仿钧、仿元明青花等瓷器品种的釉面上都有此现象。据有经验的同志介绍，这种现象是因为在釉中加入了一种金属元素后烧出来的，表面很光润，与真出土器的痕迹有很大区别。

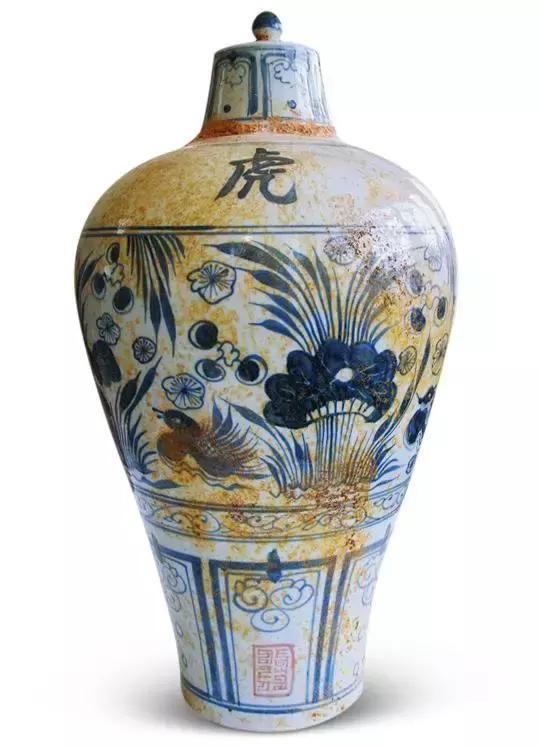

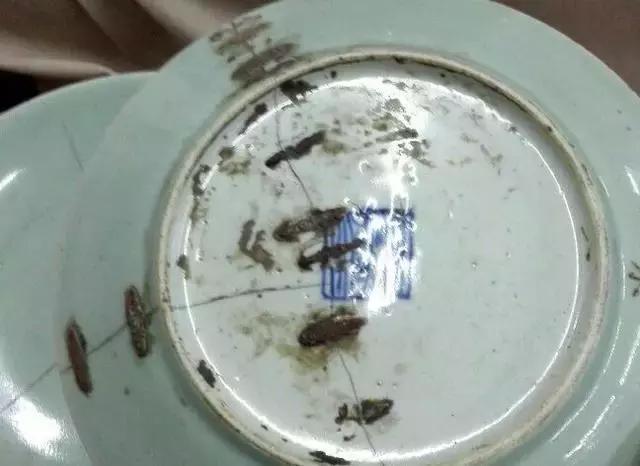

仿元青花梅瓶 假出土痕迹

辨别真假出土器物还要警惕瓷器的粘补现象。在实物中常有假修补器，其做法是将仿古瓷器打破后重新粘补好，欺骗藏家是御窑厂出土的官窑器。其实御窑厂窑址出土的残片在发掘过程中会经常碰撞，从修复器的粘合处可以看出残片的边沿是不整齐的，并有缺补处。但从新品碎裂的修补处可看出裂纹非常整齐，值得注意。

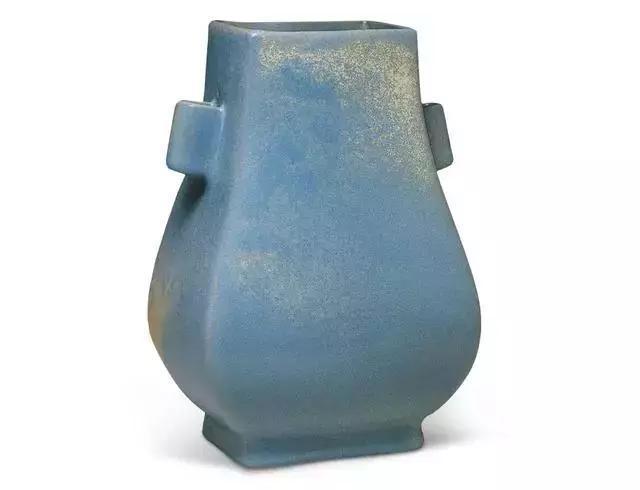

仿宋汝窑贯耳瓶 假出土痕迹

汝窑瓷器的釉色为天蓝色，是帝王喜爱之物，非常珍贵于是一些仿出土汝窑的器物就出现了。在汝窑窑址的残片中，有许多瓷片釉表面浮有一片片灰白色的斑块，这是釉面在土内长时间受潮湿和酸性物质腐蚀后产生的现象。

近年来还发现一种在仿古瓷釉表面粘附许多铁锈色状植物根茎的现象，仿佛是器物从土中挖出来时带有许多草根似的，经用放大镜仔细观察，器物釉面的一些植物根茎是用铁红色原料绘画粘附后制作的假现象。

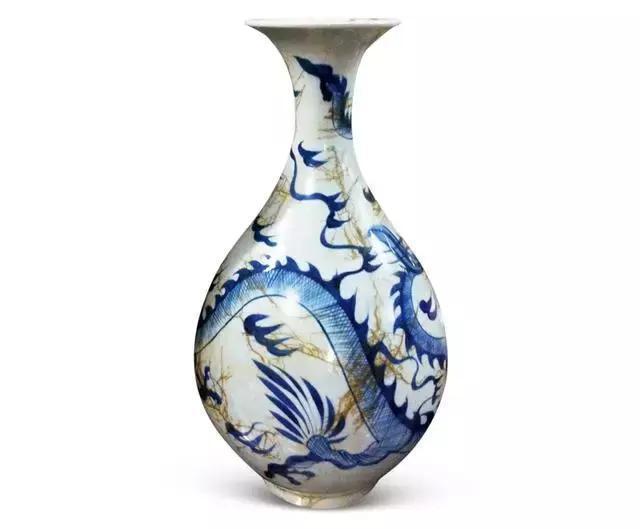

仿元青花龙纹玉壶春瓶粘贴树根

10.釉面锔子

瓷器在受外力碰撞之后器身易碎裂，过去百姓人家瓷器碎裂舍不得扔掉，而是找个锔匠把瓷器修补好后继续使用。

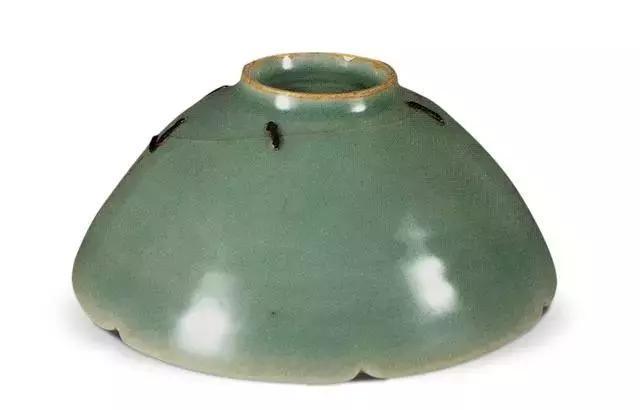

南宋龙泉窑青釉小碗 锔钉

锔，是指用一种弯曲“∩”形的铜钉或铁钉（称钯钉、钯锔或锔子），用其将有裂缝的器物接补起来，修补的方法就叫做打锔子。

手艺人将打破的瓷器片儿拼拢起来，用线扎缚固定，计算一下该打几个钯锔，做好记号，然后用金刚钻在瓷器外壁接缝两侧分别钻出小孔，接着取铜质或铁质的锔钉用小槌细心钉入小孔。最后在打了锔子的地方涂上一种特制的白色灰膏，再用布擦拭，抹去多余的灰膏，瓷器就修好了。瓷器的硬度很大，必须要用金刚钻才钻得了孔，因此民间有“没有金刚钻，别揽瓷器活”的说法。

明代多用铁锔子，体型宽大厚重；清代用铜锔钉，体型较小。有的新仿瓷器为模仿老锔活儿，故意将瓷器打破后再用大、中、小各种尺寸的铁锔子锔好，为了防止新锔子露金属光泽，往往还在锔子周围涂抹灰泥或铁红色的锈疤，值得注意。

11.釉斑

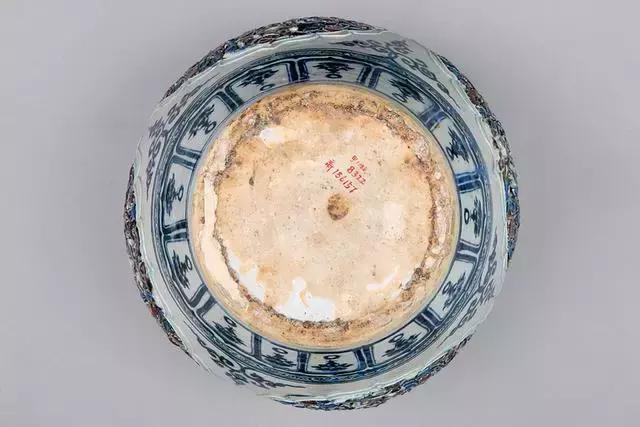

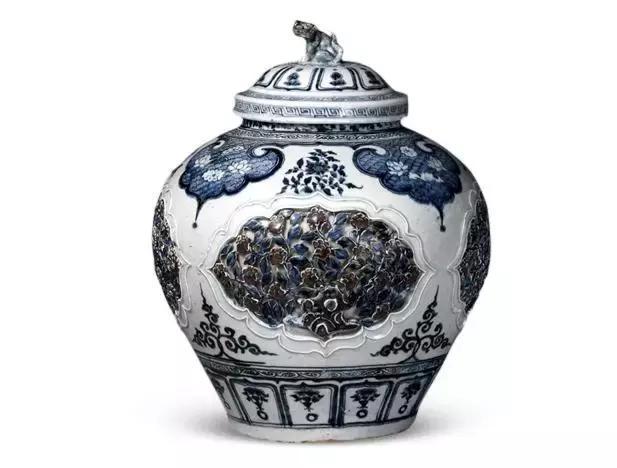

元青花釉里红开光镂空花盖罐 罐底釉斑

釉斑是元青花瓷器底部特有的一种现象，但也不是所有元青花都有此现象，造仿者往往在仿品的底部随意点上几笔釉来误导藏家。

元青花釉里红开光镂空花盖罐 罐底釉斑

实际上元青花的釉斑是工艺上粗率的表现，在入窑烧之前未能将器底的釉刮干净，是一种随意的表现，与新仿品点几笔釉作伪的表现截然不同。

12.老胎挂新釉

老胎挂新釉是冒充旧窑器的一种手法，造仿者将窑址中出土的未上釉的瓷胎重新施釉烧制冒充真品销售。常见挂新釉者有南宋建窑的黑釉碗，新挂釉釉质过于光亮，与宋代真品相比，缺乏时代神韵。

13.釉面粘补

民国时还有一种在老瓷器上补釉的作伪方法。在故宫馆藏的瓷器中，有一件宋代钧窑天蓝釉三足小香炉，有民国时的古玩行商人将炉身挖掉一块儿釉，然后再补上一块儿红釉，冒充成宋钧窑天蓝釉红斑小香炉。钧窑是宋代五大名窑之一，非常珍贵，民谚有云：“钧瓷挂红，价值连城”，痴迷者不仔细认真看，稍不留神难免入其彀中。
